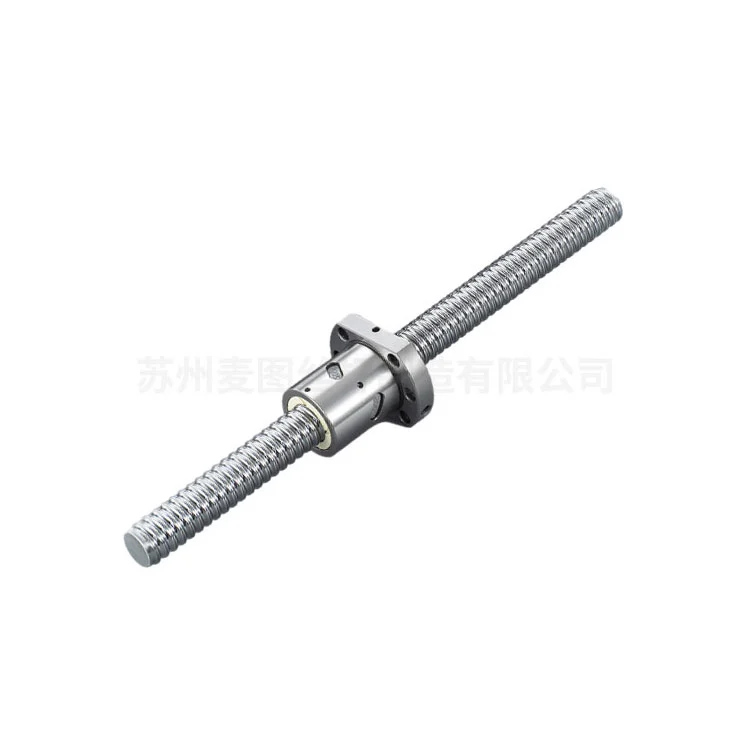

Double Nut Rolled Ball Meneng
Screw Ball Dobel Nut Rolled Maitu minangka komponen mekanik kanthi tliti dhuwur, digawe kanthi ahli kanggo nerjemahake gerakan rotasi dadi gerakan linier kanthi efisiensi lan akurasi sing luar biasa. Kita duwe sistem produksi sing diwasa lan rantai pasokan manufaktur sekrup bal, sing ngidini kita nyedhiyakake solusi produksi lan pangiriman kanthi cepet, lsp.
Bosok ing konsep engineering inti, kualitas Maitu pindho nut mbalek werni ngawut-awut gumantung ing Rolling-kontak mekanisme-recirculating bantalan werni nyuda gesekan antarane batang meneng lan nut kanggo minimal. Desain inovatif iki ngluwihi sekrup timbal trapezoid kanthi wates sing signifikan, kanthi efisiensi mekanik 90% utawa luwih dhuwur. Dadi, wis dadi pilihan sing ora bisa diganti kanggo aplikasi sing presisi, ketergantungan, lan hemat energi ora bisa dirundingake.
Sorotan Teknis
1. Utas ing meneng digawe liwat tliti kadhemen-Rolling technique. Proses iki nambah kekerasan permukaan lan njamin struktur gandum sing konsisten, kabeh tetep biaya bisa diatur kanggo produksi volume medium nganti dhuwur.
2. Nut nduweni desain hemat ruang sing digabungake karo saluran bali lan deflektor. Persiyapan iki njamin recirculation bal sing lancar, sanajan ngalami beban sing fluktuatif lan kecepatan operasi.
3.Solusi preload sing bisa dipilih-kayata konfigurasi kacang ganda utawa timbal offset-efektif ngilangake reaksi aksial, ngirimake pengulangan posisi sing luar biasa kanggo tugas sing nuntut.
4. Diprodhuksi kanthi selaras karo standar ISO 3408 lan JIS B1192, njamin akurasi dimensi sing konsisten lan kinerja sing dipercaya ing kabeh unit.
Keuntungan Kinerja Utama
Proses gulung kadhemen menehi tekanan residual kompresif menyang permukaan sekrup, sing nyebabake perbaikan sing penting ing telung wilayah kritis:
1. Extended Fatigue Life: Ketahanan sing luwih apik ing kondisi loading dinamis, kanthi umur layanan sing dikira miturut rumus urip L10 standar industri.
2.Superior Rigidity: Optimized karakteristik kaku nggawe werni meneng iki becik kanggo aplikasi mbutuhake respon cepet lan deformasi struktur minimal.
3. Gamelan, Operasi Tenang: Rampung lumahing premium (karo nilai Ra biasane ≤ 0,4 μm) nyilikake geter lan nyuda gangguan operasional, nambah kinerja sistem sakabèhé.
Spesifikasi Material
| Screw Shaft: | Baja kromium karbon dhuwur (SCM435/SNCM220) liwat hardened kanggo HRC 58-62. |
| Nut Housing: | Baja paduan kanthi lapisan oksida ireng utawa seng-nikel kanggo tahan karat. |
| bal: | Baja kromium kelas 100 (GCr15) kanthi alternatif keramik opsional kanggo aplikasi kanthi kacepetan dhuwur. |
Industri Aplikasi
Piranti mesin CNC lan robot industri
Sistem aktuasi aerospace
Pencitraan medis lan peralatan diagnostik otomatis
Penanganan wafer semikonduktor lan litografi
Jalur perakitan baterei kendaraan listrik
Screw Ball Rolled Nut Double kita ngalami tes sing ketat kanggo akurasi posisi. Lan iki bisa njamin tundhuk karo gelar presisi industri (C3-C7). Kanthi nggabungake ekonomi benang sing digulung kanthi kinerja sekrup bal, produk iki menehi solusi sing optimal kanggo industri otomasi sing presisi, umur dawa, lan total biaya kepemilikan sensitif.
Parameter Produksi

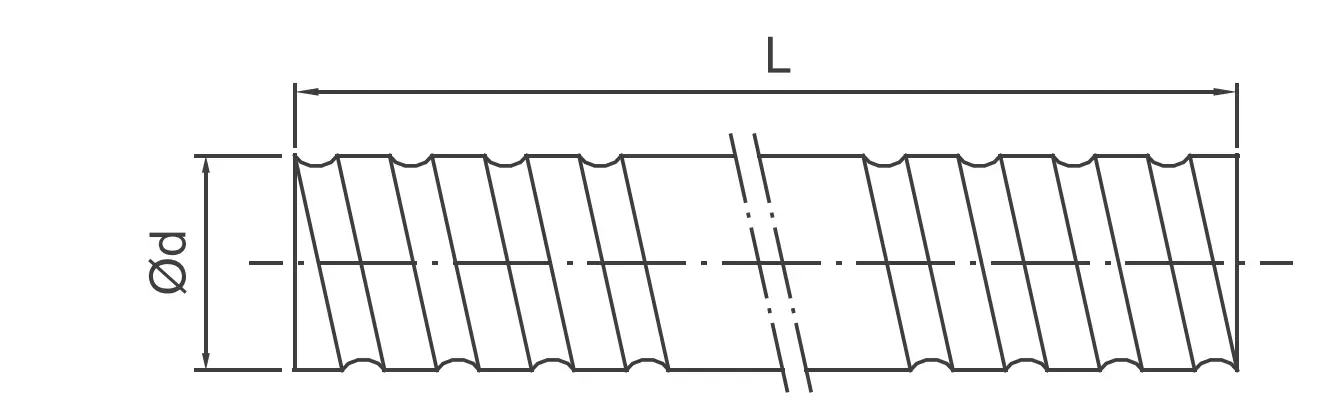

| Jinis | Precision Grade | arah | Miwiti | Kode | Tipe Nut | Dawane winates | ||
| d | timbal | Manik Da | Kanan/Kiwa | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V, I, U, BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V, NI, NU, BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V, NI, NU, BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, Aku, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Aku, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, Aku, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V, NI, NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V, NI, NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V, NI, NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V, NI, NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V, NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V, NI, NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V, NU | ||
Napa Pilih Maitu kanggo Kebutuhan Sampeyan?
Keunggulan Teknik & Rekam Lacak Terbukti:
Kanthi luwih saka 12 taun pengalaman manufaktur khusus (saka warisan 20 taun ing Shanghai), Maitu wis kasil ngirim luwih saka 16.000 jinis konfigurasi sekrup. Kita ora mung ngedol bagean; kita nyedhiyakake solusi kontrol gerakan sing didhukung kanthi riwayat nglayani 5,000+ klien global.
Presisi Zero-Backlash kanthi Teknologi Kacang Ganda:
Sekrup bal sing digulung kacang kaping pindho dirancang kanggo ngilangi serangan aksial liwat solusi preload sing bisa dipilih. Ora kaya kacang siji standar, konfigurasi nut dobel kita nyedhiyakake pengulangan posisi sing unggul lan kekakuan sing luwih apik, dadi alternatif sing efektif biaya optimal kanggo sekrup lemah sing larang kanggo syarat presisi C5-C7.
Integritas Material Unggul & Rampung Permukaan:
Kita nggunakake baja kromium karbon dhuwur SCM435/SNCM220, liwat hardened kanggo HRC 58-62. Digabungake karo tliti tliti kadhemen-rolling technique lan Rampung lumahing Ra ≤ 0.4 μm, ngawut-awut kita nawakake lengkap L10 urip lemes lan efficiency mechanical ngluwihi 90%, Ngartekno nyuda Total Biaya Kepemilikan (TCO).
Keterlacakan Lanjut liwat ERP sing Dibangun Mandiri:
Kualitas minangka ilmu, dudu kebetulan. Maitu nggunakake sistem ERP kepemilikan kanggo nglacak saben tahapan produksi - saka perawatan panas bahan mentah nganti tes dinamis pungkasan. Iki mesthekake yen saben kiriman tundhuk karo standar ISO 3408 lan JIS B1192, nyedhiyakake transparansi lengkap lan kualitas sing konsisten.
FAQ
1. Carane Maitu njamin kelas tliti saka meneng werni mbalek dibandhingake karo lemah?
Nalika sekrup lemah biasane digunakake kanggo presisi ultra-dhuwur, teknologi rolling kadhemen maju Maitu sing digabungake karo Sistem Preload Nut Ganda ngidini kita entuk gelar presisi C5 nganti C7. Iki nawakake solusi kinerja dhuwur kanthi titik rega sing luwih murah, cocog kanggo otomatisasi lan robotika sing akurasi lan anggaran minangka faktor kritis.
2. Apa sampeyan bisa nyedhiyakake mesin pungkasan khusus miturut gambar CAD tartamtu?
ya wis. Kita ngoperasikake 10 jalur manufaktur khusus sing dilengkapi mesin bubut CNC kanthi tliti dhuwur khusus kanggo mesin mburi khusus. Apa aplikasi sampeyan mbutuhake grooves ring snap tartamtu, shafts keyed, utawa Utas ends, kita mesthekake mesin concentric kanggo trek werni kanggo nyegah geter lan nyandhang durung wayahe.
3. Apa wektu timbal khas kanggo pesenan akeh lan kustomisasi OEM?
Thanks kanggo persiyapan dual-pabrik ing Suzhou lan Dongguan, kita njaga kapasitas produksi dhuwur. Kanggo spesifikasi standar, kita nggawa saham sing digulung. Kanggo kustomisasi OEM, yen gambar kasebut dikonfirmasi liwat alur kerja sing dipantau ERP, kita nyedhiyakake jadwal produksi sing lancar kanggo mesthekake pangiriman pas wektune, sanajan kanggo pesenan volume dhuwur.
4. Kepiye sampeyan njamin kualitas lan kinerja sekrup bal sadurunge dikirim?
Saben Maitu Double Nut Rolled Ball Screw ngalami protokol inspeksi sing ketat. Iki kalebu uji kekerasan permukaan, verifikasi dimensi (cocok ISO 3408), lan uji coba lancar.

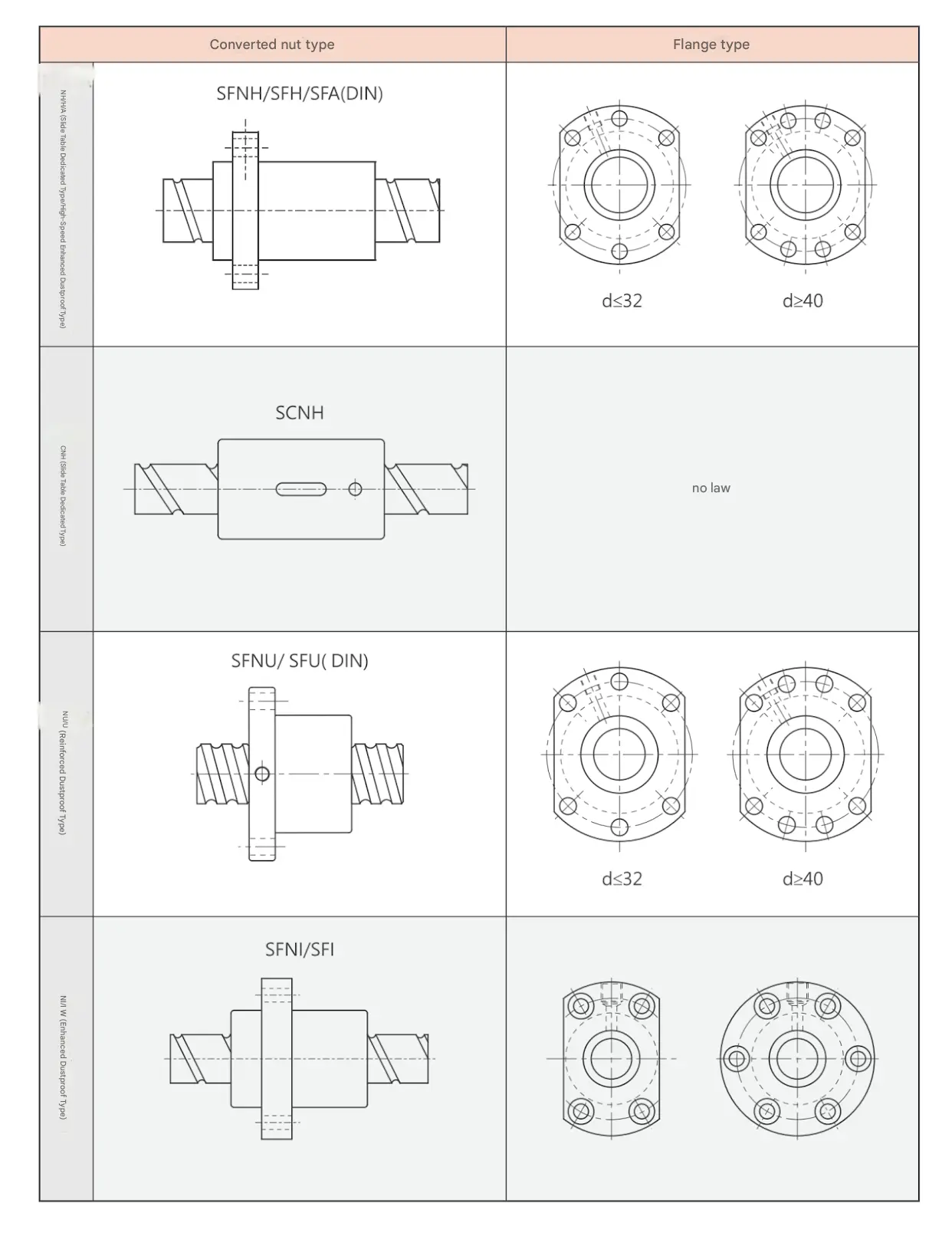

Ball Screw Nut Referensi
Kanggo rincian liyane lan jinis kacang liyane, hubungi kita.
