Ukuran dhasar saka Trapezoid Sakteru lapangan: Kunci pilihan, mangertos standar lan aplikasi ing siji artikel

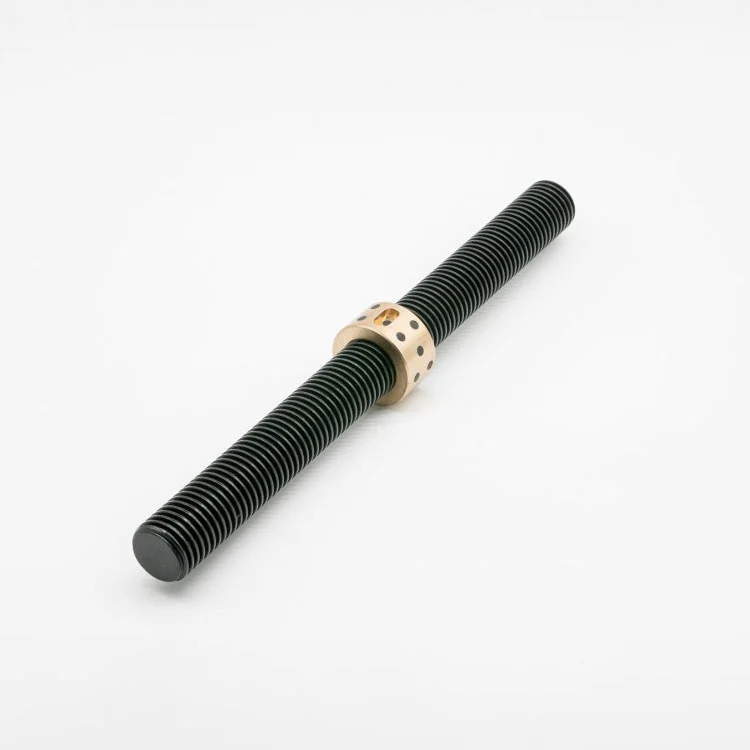

Ing bidang transmisi mekanik,ngawut-awut trapezoidWis dadi komponen inti ing skenario kayata panganan tliti lan ngangkat amarga struktur sing gampang, kapasitas sing akeh, lan transmisi stabil. Ukuran dhasar trapezoidal yaiku parameter tombol sing nemtokake kapasitas transmisi, akurasi lan kapasitas beban, lan langsung mengaruhi kinerja peralatan. Artikel iki bakal nganalisa kanthi rinci babagan ukuran dhasar, logika pilihan lan skenario aplikasi saka pitch sken trapezoid, sing mbantu para insinyur cepet ngunci solusi adaptasi.

1. Apa gandum trapezoid? Napa inti pilihan?

"Pitch" saka trupoidal trapezoid nuduhake jarak axial antarane poin sing cocog ing garis diameter tengah rong benang. Unit biasane milimeter (MM). Minangka "metronome" sistem transmisi, pitch langsung nemtokake:

Kacepetan transmisi: luwih gedhe saka pitch, luwih dawa ing gerakan gerakan axial saka nut saben revolusi rod, lan kanthi cepet kacepetan transmisi;

Kapasitas beban: ing diameter sakabehe, benang pitch cilik duwe benang denser lan distribusi meksa malah bisa ditindakake, mula cocog karo skenario beban sing dhuwur;

Kontrol presisi: pamindhahan tunggal kanggo skru cilik-cilik sithik, lan bisa entuk mikro-mikro sing luwih dhuwur kanthi motor servo sing luwih dhuwur.

Mula, njlentrehake dimensi dhasar saka lapangan skru trapezoid yaiku prasyarat kanggo njamin efisiensi transmisi, stabilitas lan urip peralatan.

2. Ukuran dhasar saka Trapezoid Sakteru lapangan: Standar Nasional lan spesifikasi umum

Negara kitangawut-awut trapezoidKompetisi karo standar GB / T 5796 "Trapezoid" standar, sing jelas nyatakake ukuran dhasar saka pitch. Iki dipérang dadi rong kategori: pitch biasa lan lapangan sing apik, adaptasi karo kabutuhan skenario sing beda:

1. Pitch Biasa (ditrapake kanggo skenario transmisi umum)

Ukuran dhasar sing umum (MM): 1,5, 2, 3, 3, 6, 6, 10, 12, 12, 16, 24, 32, 1,2, 32, 1,2, 32, 32, 32, lsp.

Contone: Kanggo skru trapezoid kanthi diameter 20mm, pitch umum yaiku 4mm lan 6mm; Kanggo ngawut-awut kanthi diameter 30mm, pitche umum yaiku 6mm lan 10mm.

2.fine pitch (cocog kanggo skenario pamindahan sing dhuwur)

Rayon Twill Lining Fabik Details

Contone: Rod diameter diameter 12mm sing umume digunakake ing instrumen presisi duwe pitch sing apik saka 2mm, sing bisa entuk imbuhan fine 0,01mm.

Kajaba iku, pitch inci-standarngawut-awut trapezoid(kayata benang akme) biasane ditulis ing "benang per inci (TPI)". Spesifikasi umum kalebu 4TPI (Pitch 6.35mm), 5TPI (pitch 5.08mm), lan sapiturute, sing kudu dicocogake miturut sistem peralatan.

3. Pilihan ukuran pitch dhasar: 3 prinsip inti

Nalika milih pitch kanggo ngawut-awut trapezoid, kudu nggawe keputusan lengkap adhedhasar syarat transmisi peralatan, ukuran beban, lan syarat sing ditarik jaran "utawa" Cart sing digambar jaran ":

Deleng syarat kacepetan transmisi

Yen peralatan mbutuhake feed kanthi cepet (kayata materi sing nyurung ing garis produksi otomatis), wenehi prioritas kanggo pitch gedhe (kayata 10mm, 16mm) kanggo nyuda tekanan kacepetan motor; Yen transmisi tliti kanthi cepet (kayata feed alat mesin), pilih pitch cilik (kayata 3mm, 4mm).

Delengen beban lan urip

Ing skenario mbukak dhuwur (kayata angkat peralatan lan dipetes), prioritas kudu diwenehake kanggo njamin kekuatan benang. Apike medium (kayata 6mm, 8mm) dipilih kanggo ngimbangi kekuwatan lan nyandhang resistensi yen diameteripun rodok kasebut cukup. Utas sing apik-apik bisa digunakake kanggo peralatan beban sing entheng (kayata drive valve cilik) kanggo nyuda biaya.

Deleng tingkat akurasi

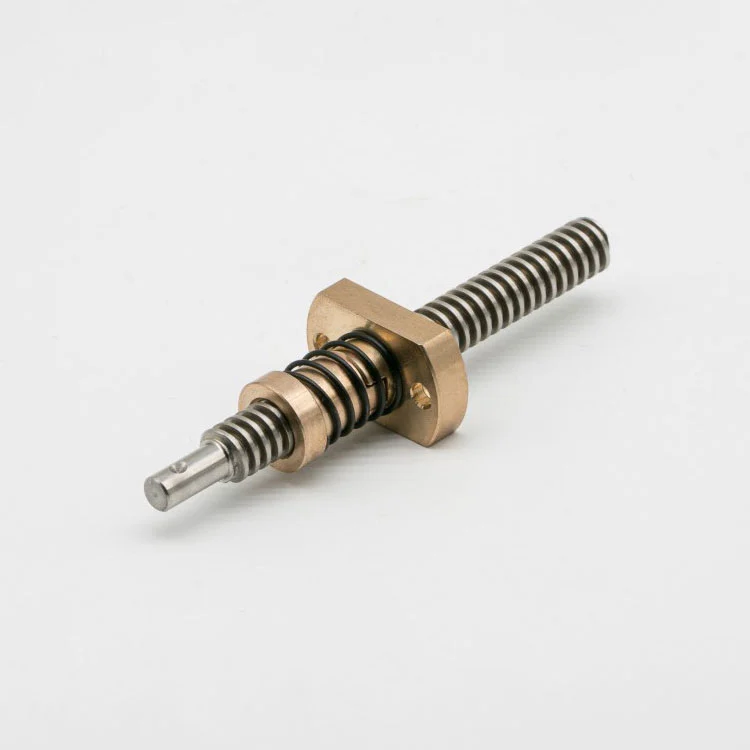

Alat presisi (kayata peralatan optik lan platform deteksi) duwe syarat sing dhuwur banget kanggo kontrol pamindhahan (kayata 1.5mm, kacang-awuku kanggo nganakake pangaturan level Micron; Skenar transmisi biasa (kayata mekanisme sing bisa dienggo bisa santai kanggo pitches biasa.

4. Pilih ukuran pitch sing pas, aja nglirwakake rincian iki!

Cocog karo diameter skru: sing luwih gedhe saka pitch, sing luwih apik. Sampeyan kudu proporsi karo diameter skru (biasane pitch yaiku 1/3 ~ 1/5 diameter), yen ora gampang nyebabake kekuatan benang lan risiko breakage.

Coba proses kemungkinan proses: pitches khas khusus (kayata ukuran non-standar) bisa uga nambah kesulitan lan biaya. Khusus spesifikasi standar nasional kanggo nyuda pangayoman lan biaya pangopènan.

Nggabungake lubrication lan lingkungan: Ing lingkungan sing kasar kayata bledug lan suhu dhuwur, sekrup sing gedhe duwe kesenjangan gedhe lan cenderung karo struktur panyegel; Teka-murup cilik-cilik mbutuhake lubrication sing ditingkatake supaya ora nganggo sandhangan.

5. Skru trapezoid berkualitas tinggi, diwiwiti saka ukuran pitch standar

 Apa manustri manustri, alat mesin sing presisi utawa peralatan angkat, ukuran dhasar skru trapezoid minangka kunci "mindhah rambut siji kanggo mengaruhi awak kabeh". Milih skru trapezoid sing netepi standar GB / T 5796 lan ukuran pitch sing dicocogake bisa nambah efisiensi transmisi, stabilitas lan lifespan peralatan.

 Yen sampeyan lagi berjuang karo pilihan utawa kudu ngatur strew trapezoid kanthi pitch khusus, sampeyan bisa ngubungi MAITU seks - kita wis melu produksingawut-awut trapezoidluwih saka sepuluh taun. Kita kanthi ketat tindakake ukuran standar nasional lan dhukungan kustomisasi spesifikasi lengkap saka diameter 4mm nganti 120mm lan pitch 1mm nganti 22mm. Kita dilengkapi karo peralatan uji coba presisi kanggo mesthekake yen kesalahan pitch saka saben kumpulan produk yaiku ≤0.02mm.
