Kepiye Screw Trapezoidal Ngirim Gerakan Linear Gamelan ing Mesin Nyata?
Abstrak Artikel
Yen aktuator sampeyan mabur ing beban, obrolan panggung, utawa mekanisme sampeyan kaiket sawise sawetara minggu, masalah kasebut asring ora "nasib ala" - iku mismatch: timbal, diameteripun, materi nut, lubrication, alignment, lan support pungkasan ora dipilih minangka sistem.
Pandhuan iki mbabarake carane aScrew Trapezoiddianggo, kok populer kanggo posisi dipercaya lan mbukak nyekeli, lan carane Pick spesifikasi sing nyuda backlash, panas, lan nyandhang durung wayahe. Sampeyan bakal entuk matriks pilihan praktis, dhaptar priksa pemasok, lan ramah panuku Cara nulis RFQ sampeyan supaya rapat pungkasan nindakake kaya sing dikarepake.
Isine
- Njelaske nganggo bentuk garis
- Titik nyeri sing terus muncul
- Apa Trapezoidal Screw tenan
- Dasar pilihan sing nyegah penyesalan
- Matriks pilihan cepet
- Jinis kacang lan bahan sing sejatine penting
- Daftar priksa integrasi: ndhukung, alignment, lubrication
- Pitakonan kualitas kanggo takon sadurunge sampeyan tuku
- Ngendi Suzhou Maitu Screw Rod Manufacturing Co., Ltd. bisa mbantu
- FAQ
◆◆◆
Njelaske nganggo bentuk garis
- Ngenali mode kegagalan nyata (drift, backlash, naleni, nyandhang, gangguan, panas).
- Ngerti kokScrew Trapezoidprofil saldo kapasitas mbukak, manufaktur, lan stabilitas.
- Pilih timbal, diameter, lan dhukungan pungkasan kanggo ngontrol kacepetan, kaku, lan pecut.
- Pilih desain kacang lan materi kanggo nangani gesekan, kontaminasi, lan watesan pangopènan.
- Validasi kanthi dhaptar priksa cekak supaya bagean produksi cocog karo prototipe.
◆◆◆
Titik nyeri sing terus muncul
Para panuku arang miwiti kanthi ujar "Aku butuh aScrew Trapezoid.” Dheweke diwiwiti kanthi sirah: kolom angkat minger mudhun sawetara millimeters sewengi, Muter linear ora bisa mbaleni posisi, utawa nut dadi panas lan wiwit squealing. Mangkene masalah sing paling umum-lan sing biasane dituju.
- Back-driving utawa load drift:Sampeyan mungkasi motor, nanging mbukak creeps. Iki bisa kedadeyan yen timbal banget agresif, gesekan banget kurang, utawa sistem wis geter / impact. Akeh sistem trapezoid bisa nolak bali-nyopir, nanging ora otomatis-geometri prakara.
- Backlash sing ngrusak posisi:Sampeyan mbalikke arah lan ora ana sing obah sedhela. Sing "band mati" bisa dadi prabédan antarane automation Gamelan lan produk sing aran mirah.
- Binding lan gerakan ora rata:Meneng krasa Gamelan dening tangan, nanging njiret ing Déwan. Misalignment, dhukungan pungkasan sing ora cukup, utawa materi kacang sing ora ngidinke loading pinggiran asring culprit nyata.
- Nyandhang cepet lan bledug ireng:Lari garing kanthi pasangan materi sing salah bisa cepet nyandhang, utamane kanthi kontaminasi. Kadhangkala pelumasan ana-nanging jinis sing salah, ditrapake kanthi ora konsisten, utawa dibuwang.
- Swara lan panas ing kacepetan:Rpm sing luwih dhuwur nambah pemanasan gesekan lan bisa nyebabake geter utawa pecut. Sekrup timbal sing bisa digunakake ing 100 rpm bisa uga gagal ing 1.000 rpm tanpa desain ulang.
Trabasan panuku:Sadurunge milih ukuran, tulisen siji ukara:
"Sistemku kudu obahXmm per detik, nindakakeYN (utawa kg), tahan posisi nalika daya mati, lan baleni ingZmm.” Ukara kasebut bakal langsung nyuda sampeyanScrew Trapezoidpilihan.
◆◆◆
Apa Trapezoidal Screw tenan
A Screw Trapezoidyaiku sekrup daya kanthi profil benang berbentuk trapezoid sing dirancang kanggo ngowahi gerakan rotasi dadi gerakan linier. Dibandhingake karo ngawut-awut werni, iku biasane dagang efficiency kanggo gamblang, kaku, lan mbukak mbukak luwih gampang. Perdagangan kasebut bisa persis apa sing dikarepake ing ngangkat, clamping, imbuhan, utawa sistem gerakan ngendi "tetep ngendi sampeyan sijine iku" prakara luwih saka gesekan Ultra-kurang.
Sing ndadekake praktis ing lingkungan industri ora mung wangun benang-iku ekosistem: kacang sing cocog (perunggu, baja, polimer), solusi anti-backlash, desain pelumasan dhewe, lan metode manufaktur sing fleksibel. Rampung bener, aScrew Trapezoidperakitan bisa biaya-efektif, maintainable, lan kaget pas kanggo akeh aplikasi.
Gagasan utama:Sekrup timbal trapezoid minangka komponen "gesekan sing dikontrol".
Gesekan kasebut migunani (nyekel beban, stabilitas) nanging kudu dikelola (panas, nyandhang). Pilihan spek sampeyan nemtokake sisih endi sing menang.
◆◆◆
Dasar pilihan sing nyegah penyesalan
Yen sampeyan mung ngelingi siji bab: aja pilih aScrew Trapezoidkanthi diameteripun piyambak. Pilih minangka sistem: timbal (utawa pitch), dawa, desain kacang, pasangan materi, rencana pelumasan, lan dhukungan pungkasan.
- Lead (travel per revolusi):Timbal sing luwih gedhe obah luwih cepet nanging luwih cenderung mundur lan ngasilake panas luwih akeh nalika beban dhuwur. Timbal sing luwih cilik nambah kontrol lan nahan beban nanging nyuda kacepetan.
- Diameter lan kekuatan inti:Dhiameter sing luwih gedhe nambah resistance buckling lan kaku, sing penting kanggo dawa lan beban abot.
- Dawa sing ora didhukung lan risiko pecut:Sekrup dawa ing rpm dhuwur bisa mecut. Yen sampeyan butuh kacepetan kanthi dawa, sampeyan bisa uga butuh support penengah, aransemen mburi-prewangan beda, utawa solusi gerakan beda.
- Siklus tugas:Penyesuaian intermiten (sawetara detik ing kene) beda banget karo gerakan sing terus-terusan. Tugas sing terus-terusan mbutuhake manajemen panas lan strategi nyandhang sing luwih apik.
- Lingkungan:Debu, coolant, deterjen, lan korosi njaba dadi pilihan sing paling apik kanggo perlindungan sing disegel, bahan tahan karat, utawa kacang polimer.
Kesalahan tuku umum:njaluk "dhuwur tliti" tanpa nemtokake apa tegese tliti.
Apa maksud sampeyan bisa diulang, akurasi timbal liwat dawa, backlash kurang, utawa lancar ing beban? Saben wong nyurung desain ing arah sing beda.
◆◆◆
Matriks pilihan cepet
Gunakake tabel iki minangka titik wiwitan kanggo milih aScrew Trapezoidkonfigurasi. Iku dudu panggantos kanggo petungan engineering, nanging bakal njaga sampeyan metu saka jebakan sing paling umum.
| Kasus panggunaan sing khas | Apa pelanggan biasane peduli | Nuntun arah | Rekomendasi kacang | Arah materi sekrup | Cathetan sing nyegah kegagalan |
|---|---|---|---|---|---|
| Kolom angkat / beban vertikal | Load nyekeli, safety, posisi stabil | Timbal ngisor nganti moderat | Pilihan tembaga utawa anti-backlash | Baja karbon kanthi proteksi lumahing, utawa tahan karat yen korosif | Konfirmasi prilaku nyopir mburi ing beban nyata lan geter; nemtokake bantalan mburi. |
| Muter otomatis (presisi moderat) | Gamelan, repeatability, kurang gangguan | Timbal moderat | Polimer utawa plastik rekayasa kanggo mlaku luwih tenang | Ground utawa uga-kontrol muter meneng | Ngatur kontaminasi; tambah wiper utawa tutup yen ana bledug. |
| Mekanisme pangaturan / posisi manual | Sederhana, awet, "set lan tetep" | Timbal ngisor | Tembaga utawa polimer standar | Baja karbon utawa stainless | Prioritas aran lan backlash; sistem manual asring "nyiarake" looseness. |
| Transportasi kacepetan dhuwur (stroke cendhak) | Kacepetan, throughput | Timbal sing luwih dhuwur utawa multi-wiwitan | Nut tahan nganggo; nimbang desain bebas lenga | Rampung sing dikontrol; panas lan lubrication dadi kritis | Validasi kenaikan suhu lan siklus tugas; aja nglirwakake watesan pecut. |
| Lingkungan kasar/resik (washdown, puing-puing) | Pangopènan kurang, linuwih | Timbal moderat | Varian polimer self-lubricating / bebas lenga | Baja tahan karat utawa dilapisi | Rencana kanggo sealing, drainase, lan kompatibilitas karo bahan kimia. |
◆◆◆
Jinis kacang lan bahan sing sejatine penting
Sekrup entuk perhatian, nanging kacang asring nemtokake umur lan rasa. Kanggo aScrew Trapezoidperakitan, pilihan nut mengaruhi: gesekan, gangguan, backlash, toleransi kontaminasi, lan carane ngapura sistem kanggo misalignment.
- Kacang perunggu:Pilihan klasik kanggo kapasitas beban lan nyandhang sing bisa diramal. Apik banget nalika sampeyan bisa lubricate lan njaga lebu ing kontrol.
- Kacang baja:Kuwat, nanging bisa uga kurang pangaksumo lan bisa nuntut lubrication ati-ati lan pasangan lumahing supaya galling.
- Plastik rekayasa (nilon, POM, PEEK, komposit):Asring luwih tenang lan bisa mlaku kanthi lubrication minimal. Polimer sing tepat bisa nangani lingkungan sing angel; polimer salah bisa creep ing mbukak utawa soften karo panas.

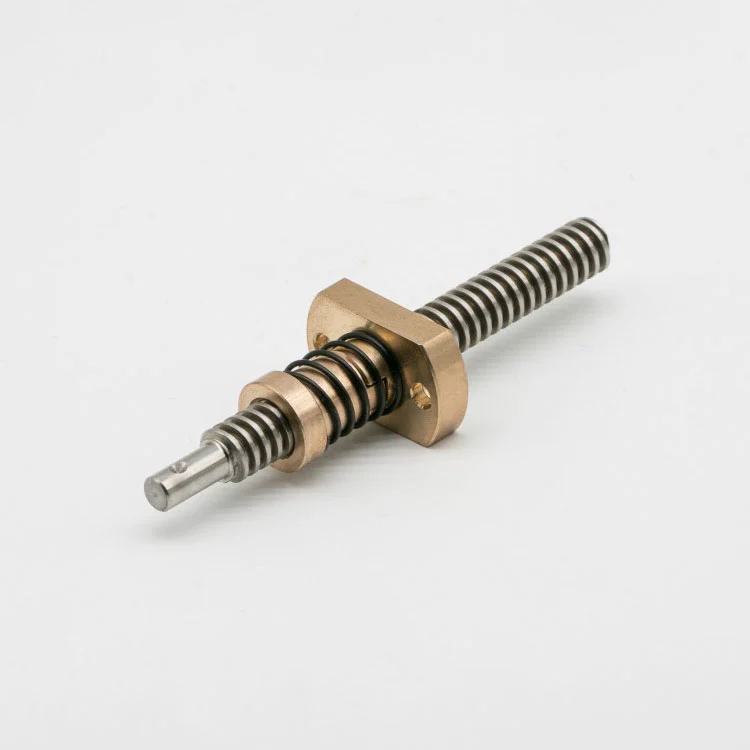

- Kacang anti-backlash:Dirancang kanggo nyuda reresik lan nambah owah-owahan arah. Becik nalika kualitas posisi luwih penting tinimbang torsi ultra-rendah.

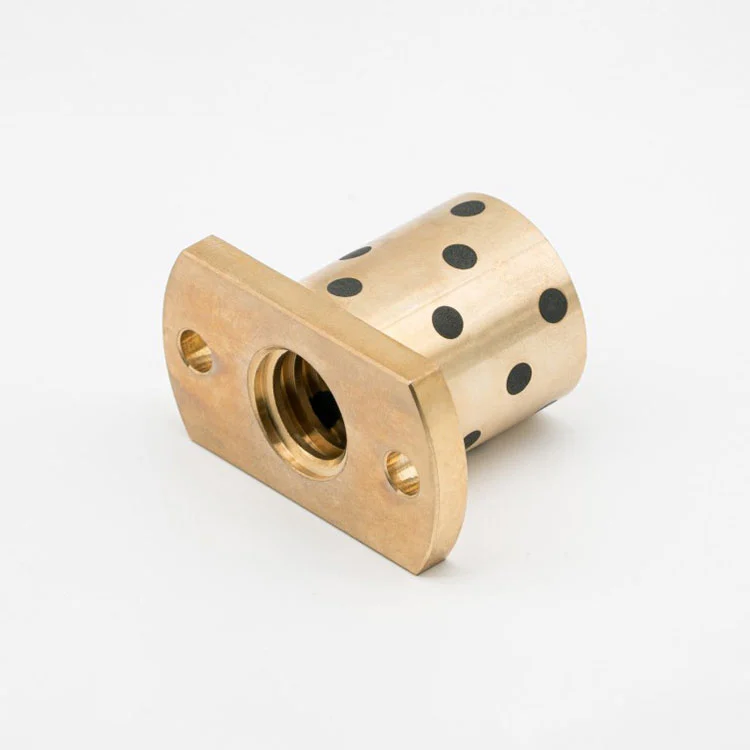

- Kacang bebas oli / pelumas mandiri:Mbantu nalika pelumasan ora praktis, ora dikarepake, utawa gampang dicuci.
Saran praktis:Yen pelanggan sambat babagan "rasa murah," asring backlash-gunakake pendekatan anti-backlash.
Yen padha sambat babagan "pangopènan", asring lubrication-nimbang strategi kacang tanpa lenga utawa tutup protèktif.
◆◆◆
Daftar priksa integrasi: ndhukung, alignment, lubrication
Malah sing paling apikScrew Trapezoidbakal nguciwani yen desain lingkungan ora peduli. Titik integrasi iki ana ing ngendi akeh proyek gagal kanthi tenang sajrone skala saka prototipe nganti produksi.
- Mungkasi strategi dhukungan:Nemtokake pungkasan sing tetep lan sing ngambang. Pilihan bantalan nyebabake muter aksial, kaku, lan gangguan.
- Alignment lan pemasangan:Misalignment mundhak gesekan lan nyandhang dramatically. Gunakake omah sing tepat, referensi mesin, lan supaya meksa nut menyang posisi sak perakitan.
- Rencana pelumasan:Temtokake awal: pelumas, lenga, polimer garing, utawa pendekatan sing disegel. "Kita bakal nambah lubrication mengko" biasane dadi "Kita ora ngrancang ruang kanggo pelumasan."
- Proteksi saka kontaminasi:Bellow, tutup, wiper, lan panggonan sing adoh saka kripik lan bledug bisa nambah umur layanan.
- Perilaku termal:Siklus tugas sing luwih dhuwur ngasilake panas. Panas ngganti clearances, nambah nyandhang, lan bisa soften sawetara polimer.
- Verifikasi nyopir mburi:Yen "kudu ditahan nalika daya mati" minangka syarat, validasi kanthi beban nyata lan geter nyata.
◆◆◆
Pitakonan kualitas kanggo takon sadurunge sampeyan tuku
Yen sampeyan lagi sumber aScrew Trapezoid, pamindhahan paling pinter yaiku takon pitakonan sing mbukak kontrol proses. Price gampang kanggo mbandhingaké; konsistensi ora. Pitakonan iki nglindhungi sampeyan saka kejutan sing ora nyenengake.
- Toleransi apa sing bisa sampeyan tahan ing akurasi timbal, straightness, lan wangun benang?Takon kelas standar lan opsional saka supplier.
- Digulung utawa lemah?Lan apa cara inspeksi kanggo saben batch?
- Pasangan materi apa sing disaranake kanggo muatan, kacepetan, lan lingkungan?Supplier sing apik bakal takon babagan siklus tugas lan kontaminasi.
- Carane sampeyan ngontrol backlash?Reresik standar, cocok sing bisa dipilih, utawa desain anti-backlash.
- perawatan lumahing apa kasedhiya?Utamane yen karat utawa nyandhang dadi prihatin.
- Apa sampeyan bisa nyedhiyakake rakitan sekrup lan kacang sing cocog minangka pasangan?Cocog nyuda variasi lan ngirit wektu debugging.
- Apa sing sampeyan butuhake saka aku kanggo ngutip kanthi bener?Gambar, stroke, beban, kacepetan, pemasangan, lan syarat "tahan posisi".
Tip RFQ:Kalebu kondisi "ora kudu gagal" sampeyan.
Conto: "Ora ana drift ing ngisor 500 N ing orientasi vertikal sajrone 8 jam sawise dipateni." Sing siji baris meksa obrolan bener awal.
◆◆◆
Ngendi Suzhou Maitu Screw Rod Manufacturing Co., Ltd. bisa mbantu
Yen sampeyan nggoleki supplier sing bisa ndhukung konfigurasi standar lan khusus,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.fokus ing solusi sekrup timbal trapezoid kanggo kasus panggunaan gerakan linear lan otomatisasi-kalebu opsi kayata gaya multi-wiwitan, sekrup-lan-nut sing dipasangake. pasokan, lan macem-macem rute bahan kacang (contone, pilihan adhedhasar polimer lan pendekatan anti-backlash).
Ing laku, tegese sampeyan bisa nyedhaki sumber kanthi cara sing luwih resik: tinimbang milih sekrup saka katalog lan ngarep-arep nut tumindak, sampeyan bisa nemtokake target kinerja lan nampa pasangan dianjurake. Iki utamané migunani nalika alangan sampeyan kalebu "ora lubrication," "suda backlash," "tembaga khusus," utawa "plastik rekayasa," utawa nalika proyek sampeyan mbutuhake kustomisasi bola-bali ing macem-macem varian.
Apa sing kudu dikirim kanggo kutipan sing luwih cepet lan revisi sing luwih sithik:
- Stroke, kacepetan (mm/s), lan siklus tugas
- Beban aksial maks lan orientasi (horizontal/vertikal)
- Target backlash (utawa band mati owah-owahan arah sing bisa ditampa)
- Lingkungan (bledug, coolant, washdown, kisaran suhu)
- Preferensi ing lubrication (grease/lenga/dry-running)
- Tata letak mesin lan dhukungan pungkasan (tetep / ngambang, jinis bantalan yen dikenal)
◆◆◆
FAQ
Apa Sekrup Trapezoid tansah ngunci?
Ora tansah. Akeh sistem trapezoid nolak mundur amarga geometri lan gesekan, nanging timbal sing luwih dhuwur, pasangan bahan gesekan sing sithik, geter, utawa beban kejut bisa nyuda prilaku beban. Yen "kudu nyekel posisi nalika daya mati" kritis, validasi ing kahanan nyata.
Apa cara paling cepet kanggo nyuda backlash?
Gunakake desain kacang anti-backlash utawa strategi pas sing dikontrol (lan tetep selaras). Backlash ora mung masalah "reresik benang" - dhukungan bantalan lan soyo tambah selaras uga bisa kontribusi.
Nalika aku kudu milih kacang polimer tinimbang tembaga?
Kacang polimer bisa dadi apik banget yen sampeyan pengin mlaku luwih tenang, kurang pangopènan, utawa toleransi sing luwih apik kanggo lingkungan tartamtu. Kuncine cocog jinis polimer kanggo mbukak, kacepetan, lan suhu. Kanggo beban dhuwur lan tugas terus-terusan, tembaga (kanthi pelumasan sing bener) bisa uga dadi garis dasar sing luwih aman.
Apa aku bisa mbukak Screw Trapezoidal tanpa pelumas?
Kadhangkala-utamane karo bahan nut pelumas dhewe utawa tanpa lenga. Nanging, "ora pelumasan" nambah pentinge kontrol kontaminasi, manajemen panas, lan pasangan materi sing bener. Yen ana lebu, tambahake proteksi kaya tutup utawa wiper.
Rolled vs lemah: kang siji kudu tuku?
Iku gumantung ing target kinerja. Ngawut-awut lemah bisa menehi kontrol kenceng ing geometri lan akurasi timbal, nalika ngawut-awut mbalek asring nyedhiyani Nilai kuwat kanggo akeh aplikasi industri. Nemtokake apa sing pancene sampeyan butuhake-baleni, lancar, utawa akurasi timbal ing dawane-banjur pilih sing cocog.
Informasi apa sing dibutuhake pemasok kanggo menehi rekomendasi pasangan sekrup lan kacang sing tepat?
Muatan, kacepetan, stroke, siklus tugas, orientasi, target backlash, lingkungan, preferensi pelumasan, lan rincian dhukungan pungkasan minangka sing penting. Kanthi iku, supplier bisa ngusulake pasangan sing ngindhari overheating, naleni, utawa nyandhang durung wayahe.
Yen sampeyan mbandhingake opsi utawa berjuang karo drift, backlash, utawa nyandhang sing ora dikarepke, nuduhake beban, kacepetan, stroke, lan syarat lingkungan lan nyuwun proposal meneng-lan-nut cocok sakaSuzhou Maitu Screw Rod Manufacturing Co., Ltd.
Pengin luwih sithik puteran desain ulang lan mbangun pisanan sing luwih lancar?hubungi kitakaro gambar utawa target aplikasi, lan ayo nguripake gerakan sampeyan requirement menyang dipercaya, Déwan repeatable.
