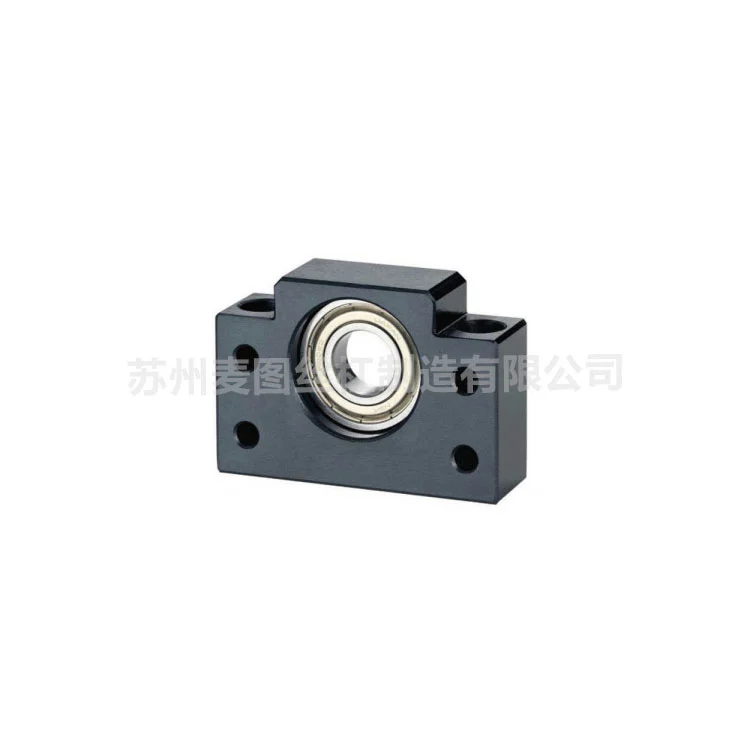

Unit Dhukungan Tetep lan Didhukung Sisih

Unit Dhukungan Maitu Fixed and Supported Side dirancang kanthi presisi lan utamané kasedhiya ing rong jinis sing béda: Sisih Tetap lan Sisih Didhukung, saben dirancang kanggo nepaki fungsi mekanik tartamtu ing sawijining sistem. Konfigurasi unit dhukungan minangka aspek dhasar ing perakitan sekrup timbal, sing penting kanggo njamin stabilitas operasional lan entuk gerakan linier sing tepat.

Kirim Pitakonan

Deskripsi Produk

Fitur sing nemtokake saka Unit Dhukungan Sisi Tetap lan Didhukung saka pabrik Maitu yaiku kemampuan kanggo ngalangi gerakan ing arah aksial lan radial. Biasane nggabungake sepasang bantalan kontak sudut sing cocog utawa bantalan bal alur jero sing digabungake karo bantalan dorong, sing bebarengan nyerep beban radial lan beban dorong saka sekrup. Konfigurasi iki dirancang kanggo nyedhiyakake fiksasi aksial sing kaku, dadi komponen sing penting kanggo aplikasi sing mbutuhake posisi kanthi tliti dhuwur lan transmisi pasukan dorong loro-arah sing signifikan.

Kosok baline, Unit Dhukungan Sisi Tetap lan Didhukung ditondoi kanthi kapasitas kanggo ngidini ngambang aksial nalika nyedhiyakake dhukungan radial. Biasane makaryakke siji jero alur werni prewangan utawa bushling radial, kang ngidini batang meneng kanggo nggedhekake utawa kontrak bebas ing arah sumbu amarga owah-owahan termal. Desain khusus iki kritis kanggo ngimbangi elongasi termal ing rakitan sekrup sing dawa, nyegah tekanan internal sing mbebayani, naleni, lan gagal sistem potensial.

Nanging, pilihan antarane sisih tetep lan sing didhukung ora mung pilihan nanging keputusan desain sing sistematis. Konfigurasi sing salah bisa nyebabake akurasi suda, swara gedhe banget, lan gagal bantalan prematur. Mangkono, pasangan sing tepat lan keselarasan sing tepat saka unit kasebut minangka kritis minangka sekrup dhewe kanggo integritas kabeh sistem gerakan.

We kasengsem ing nyediakake meneng terpadu lan solusi unit support. Unit Dhukungan Sisi Tetap lan Didhukung dirancang kanggo cocog karo spesifikasi sekrup trapezoid lan ACME.

Parameter Produksi

Unit Dhukungan Fixed-Side MBK Series

Model	Dhiameter	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

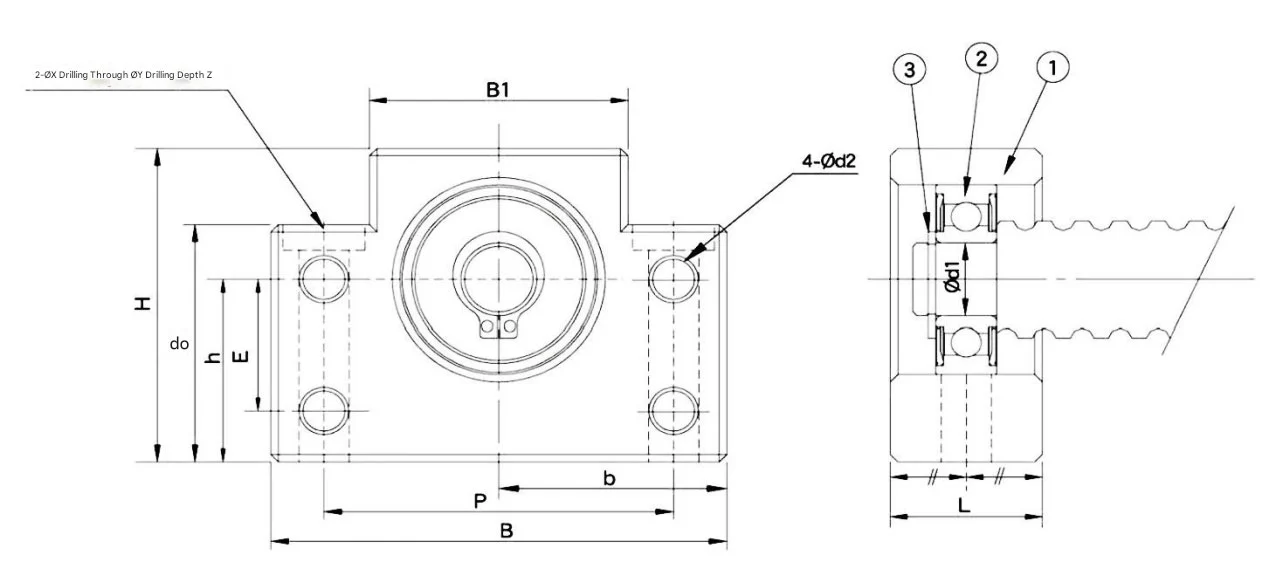

Support Unit Fiexd And Supported Side

Unit Dhukungan Dhukungan Side MBF Series

Model	Dhiameter	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

Unit Dhukungan Fixed-Side MFK Series

Model	Dhiameter	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

Dhukungan Unit Dhukungan Sisih MEF Series

Model	Dhiameter	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Kenapa Pilih Produk Maitu?

Integritas Gerak Sistematis

Kita ora mung ngedol bagean; kita nyedhiyani solusi gerakan terpadu. Unit tetep lan didhukung dirancang kanggo cocog karo spesifikasi sekrup trapezoid lan ACME, ngilangi kesalahan keselarasan lan njamin integritas struktur kabeh sistem transmisi sampeyan.

Desain Kompensasi Termal Lanjut

Unit "Sisi sing Didhukung" dirancang khusus kanggo ngidini ngambang aksial. Kanthi ngidini batang sekrup kanggo nggedhekake utawa kontrak bebas ing fluktuasi suhu, desain kita ngalangi nandheske internal lan naleni, kang nimbulaké anjog saka Gagal sistem durung wayahe ing kumpulan meneng dawa.

High-Rigidity Bi-Directional Loading

Kanggo posisi presisi, unit "Sisi Tetap" kita nggabungake bantalan kontak sudut kelas dhuwur. Konfigurasi iki nyedhiyakake kendala aksial lan radial sing unggul, nyerep pasukan dorong loro arah sing signifikan kanggo njaga akurasi pinpoint sanajan ing beban industri sing abot.

12+ Taun Keahlian Manufaktur

Kanthi warisan sing asale saka Shanghai Yingqi lan dekade manufaktur independen ing Suzhou, Maitu nggawa pengalaman domain sing jero. Fasilitas sing disertifikasi ISO 9001 nggunakake sistem ERP sing dikembangake dhewe kanggo ngawasi saben tahapan produksi, mesthekake yen saben unit dhukungan ketemu toleransi industri sing ketat.

Kinerja & Kustomisasi sing Terbukti

Kanthi luwih saka 80.000 unit sing dikirim menyang pelanggan global, kita nawakake rekaman trek sing wis kabukten. Apa sampeyan butuh baja karbon standar utawa bahan khusus kaya stainless steel utawa tembaga, tim 10 insinyur bisa ngatur unit dhukungan supaya cocog karo syarat lingkungan lan mekanik tartamtu.

FAQ

Kepiye cara milih Unit Dhukungan Tetep lan Didhukung kanthi bener?

Persiyapan presisi dhuwur standar mbutuhake siji Sisi Tetap (kanggo ngunci sekrup kanthi aksial lan nangani beban dorong) lan siji Sisi Didhukung (kanggo nyedhiyakake dhukungan radial nalika ngidini ekspansi termal). Tim engineering kita bisa mbantu nemtokake konfigurasi bantalan tartamtu (contone, kontak sudut vs. alur jero) adhedhasar arah mbukak lan syarat kacepetan.

Apa unit dhukungan sampeyan kompatibel karo sekrup Trapezoidal lan ACME?

ya wis. We spesialis ing solusi terpadu. Unit dhukungan khusus digawe kanggo cocog karo dimensi jurnal pungkasan saka sekrup 30° Trapezoidal lan 29° ACME. Iki njamin pas sing rapi, nyuda geter lan gangguan sajrone operasi kanthi kacepetan dhuwur.

Apa langkah-langkah sing ditindakake Maitu kanggo njamin umur dawa ing unit kasebut?

Kita nggunakake prosedur kontrol kualitas sing ketat, kalebu grinding bolongan omah sing tepat lan pilihan baja bantalan kromium karbon dhuwur. Unit kita dirakit ing lingkungan sing dikontrol kanggo nyegah kontaminasi, mesthekake yen pelumas lan segel nyedhiyakake kinerja tanpa pangopènan kanggo interval sing luwih dawa.

Apa sampeyan bisa nyedhiyakake unit dhukungan kanggo diameter batang sing disesuaikan lan bahan khusus?

Pancen. Nalika kita kurban sawetara saka sudhut specifications standar, pabrik kita dilengkapi lathes CNC lan pusat mesin tliti dhuwur kanggo nangani designs selaras. Kita bisa nggawe unit nggunakake macem-macem bahan-kalebu stainless steel kanggo lingkungan korosif-adhedhasar gambar tartamtu lan cathetan technical.
